4.5 Relation Map（关系图）

关系图是一种将笔记及其关系可视化的笔记。请参阅示例：

开发过程演示

这是一个如何使用关系图创建简单图表的基本示例：

这就是您可以创建它的方法：

我们完全从头开始，首先创建名为“开发过程”的新笔记并将其类型更改为“关系图”。之后，我们一一创建新笔记，并通过单击到地图中放置它们。我们还拖动笔记之间的关系并命名它们。就这样！

地图上的项目 - “规范”、“开发”、“测试”和“演示”实际上是在“开发过程”笔记下创建的笔记 - 您可以单击它们并编写一些内容。笔记之间的连接称为“关系”。

家庭演示

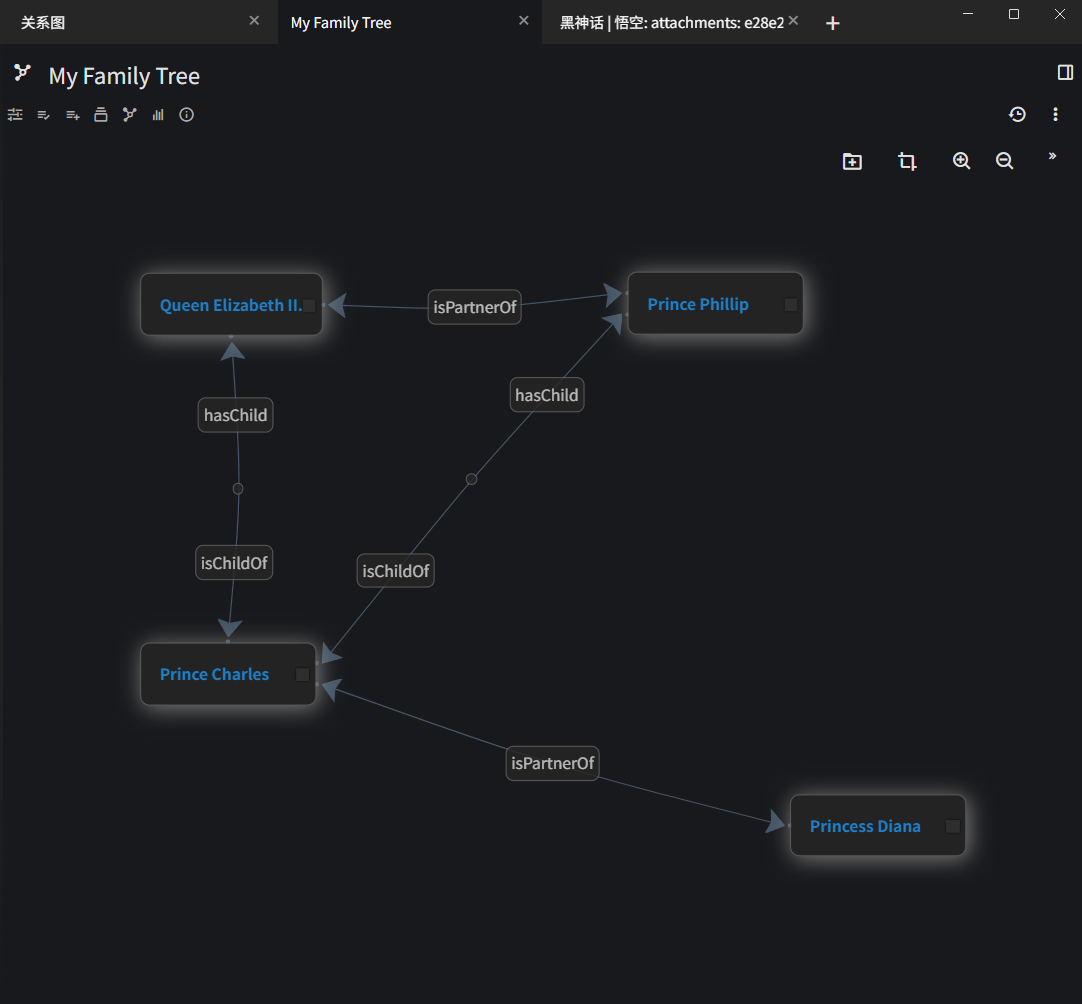

这是使用一些高级概念的更复杂的演示。结果图如下：

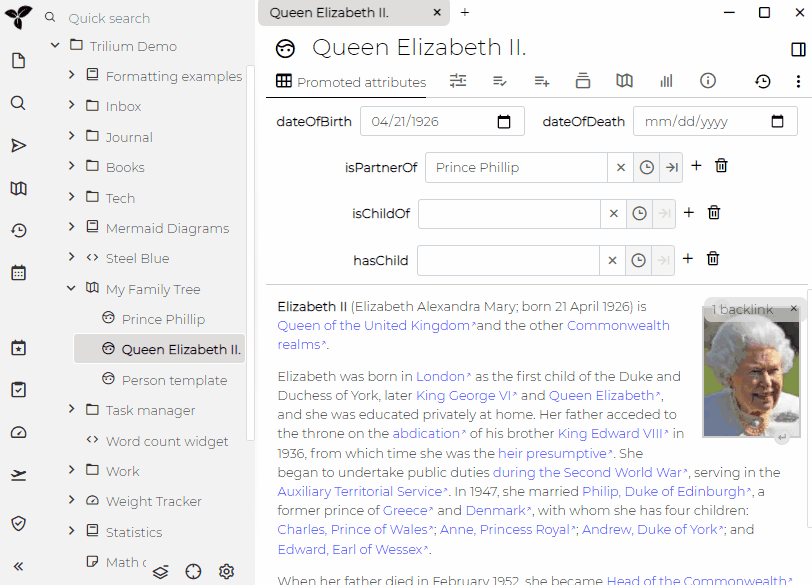

这是你如何做到的：

这里有几个步骤：

• 我们从空的关系图和两个代表菲利普亲王和伊丽莎白二世女王的现有纸币开始。这两个笔记已经定义了“isPartnerOf”关系。

  • 实际上有两种“反向”关系（一种是从菲利普到伊丽莎白，一种是从伊丽莎白到菲利普）

• 我们将两个笔记拖到关系图和位置到合适的位置。请注意现有“isPartnerOf”关系的显示方式。

• 现在我们创建新笔记 - 我们将其命名为“查尔斯王子”，并通过单击所需的位置将其放置在关系图上。默认情况下，笔记是在关系映射笔记下创建的（在左侧笔记树中可见）。

• 我们创建了两个针对 Philip 和 Elizabeth 的新关系“isChildOf”

  • 现在有一些意想不到的事情 - 我们还可以看到显示另一个“hasChild”关系的关系。这是因为有一个关系定义将“isChildOf”作为“hasChildOf”的“反”关系（反之亦然），因此它是自动创建的。

• 我们为戴安娜王妃创建了另一个笔记，并创建了 Charles 的“isPartnerOf”关系。再次注意关系如何双向箭头 - 这是因为“isPartnerOf”定义将其反向关系指定为“isPartnerOf”，因此会自动创建相反的关系。

• 作为最后一步，我们平移和缩放地图以更好地适应窗口尺寸。

上面提到的关系定义来自分配给“我的家谱”关系笔记的任何子项的“人员模板”笔记。您可以在演示笔记中玩整个游戏。

详细

您可以指定哪些关系应在标签中使用逗号分隔的关系名称显示。displayRelations

或者，您可以指定以逗号分隔的关系名称列表，其中将显示所有关系，但标签中定义的关系除外。hideRelations

也可以看看

• 笔记地图是一个类似的概念
